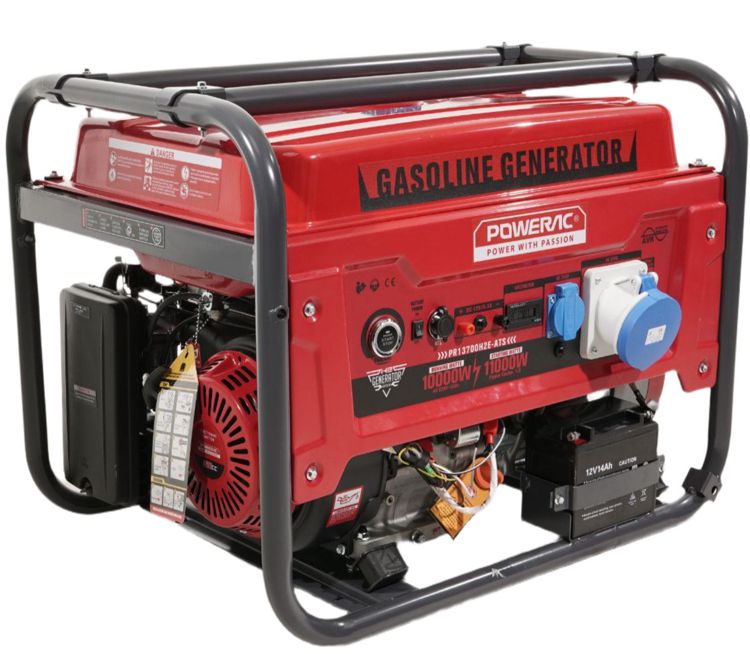

Генератор Powerac PR11000 в плане подключения автозапуска аналогичен генератору TSS.

Запуск происходит кнопкой, предварительно нужно "Выключатель АКБ" перевести в положение "Вкл". АВР управляет генератором через 8-пиновый разъем, логика отличается от генератора TSS.

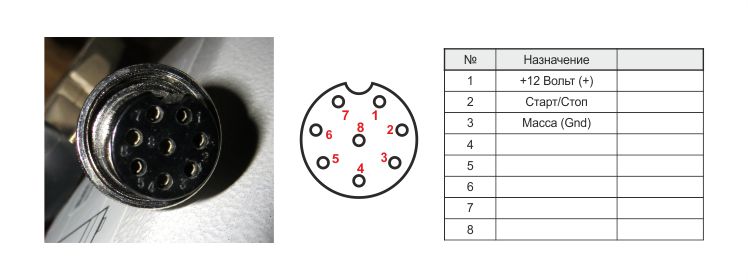

Назначение выводов описано на схеме ниже. Для работы или простоя генератора 2 контакт должен быть отключен от Gnd. При этом короткое соединение его с массой на 2 сек, запускает процесс старта или остановки генератора. После старта, генератор делает 3 попытки пуска и в случае неудачи, переходит в режим простоя.

Этот алгоритм не соответствует стандартному алгоритму Резерв-2, поэтому для корректного управления генератором, прошивка была изменена. Т. к. генератор сам делает 3 попытки, время между попытками автозапуска нужно увеличить до 60 сек (Параметр 5), а количество попыток автозапуска уменьшить до 3 (Параметр 4). Таким образом общее количество попыток будет 9.

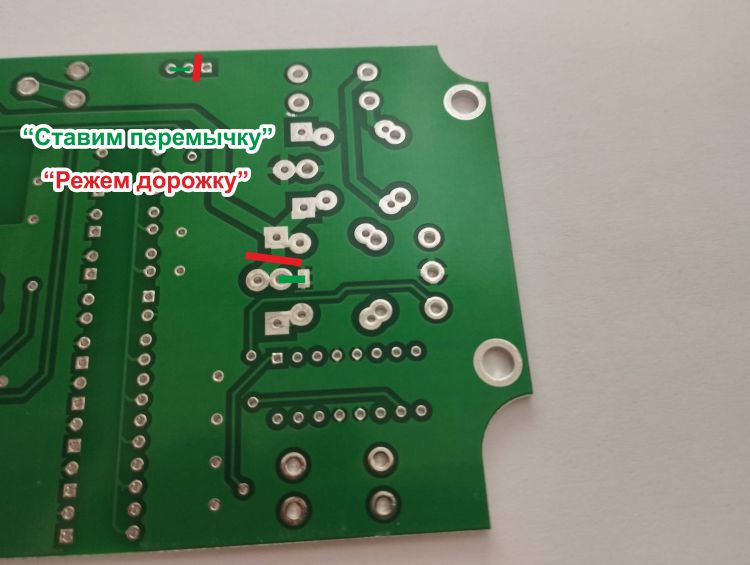

Для подключения автозапуска "Резерв-2" необходим сигнал с катушки зажигания. По нему он определяет запуск генератора (импульсы с частотой вращения двигателя). Т.к. этого сигнала нет в АВР разъеме, для упрощения подключения, его можно взять с розетки 220В генератора, используя датчик напряжения из комплекта. Выход "Z" Резерв-2 не используется, а для старта и остановки выход St должен не подавать +12В, а соединяться с Gnd. Для этого необходимо доработать плату подсоса (в 2-х местах разрезать дорожки и установить перемычки):

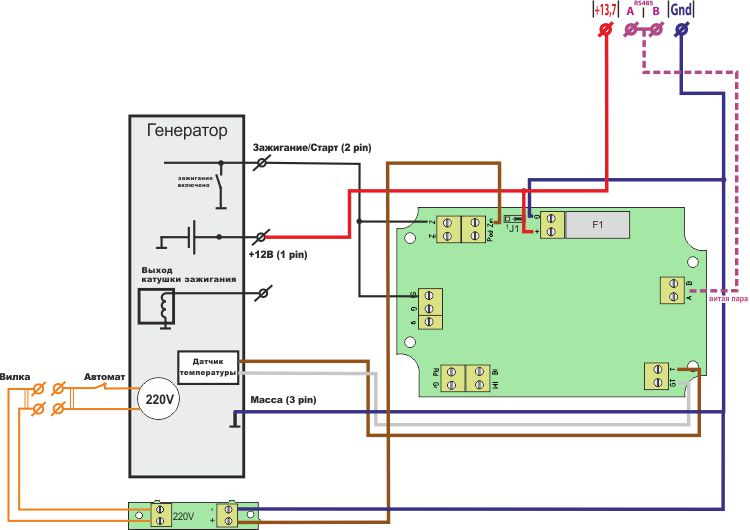

После этого собираем схему ниже:

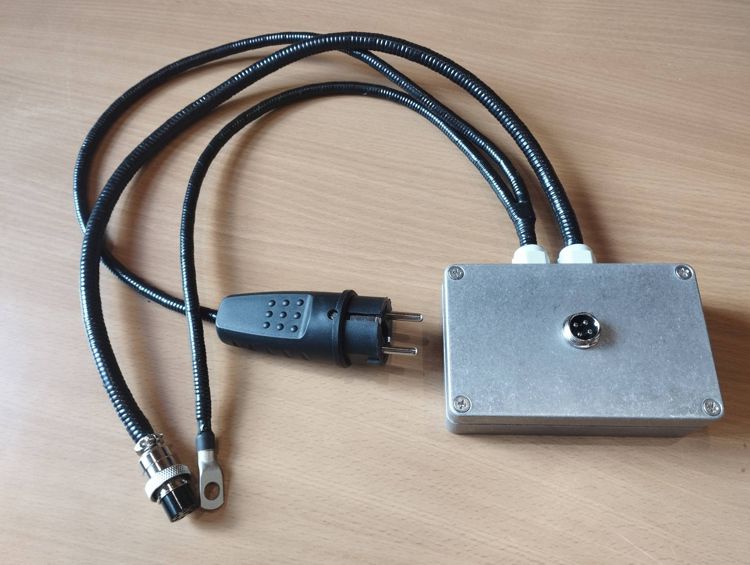

По месту делаем шлейфы и подключаем к плате подсоса:

Крепим к картеру датчик температуры:

8-пиновый разъем вставляем в разъем АВР генератора, вилку в 16А розетку генератора.

При работе автозапуска "Выключатель АКБ" ОБЯЗАТЕЛЬНО должен быть в положение "Вкл". При переводе в "Выкл" плата подсоса обесточивается (питание отключается от АКБ генератора, при этом подзарядка АКБ в простое не происходит).
